★ Inteligentní ovládání
★ Rychlé vrtání
★ Úspora energie a šetrnost k životnímu prostředí
★ Automatické odstraňování třísek

Tři osy CNC soustruhu se šikmým ložem pro těžké{0}}obrábění využívají lineární vodicí kolejnice, které nabízejí vysokou tuhost, vysokou přesnost polohování, nízkou hlučnost a nízké tření, což umožňuje rychlý pohyb a optimální přesnost kruhové interpolace.
Hlavní konstrukční odlitky CNC soustruhu se šikmým ložem pro těžké-obrábění jsou vyrobeny z vysoce-kvalitní litiny Meehanit, která zajišťuje stabilní strukturu a-dlouhodobou kvalitu.

TCK4556-500 Hlavní technické parametry

Specifikace	TCK4556-500	Specifikace	TCK4556-500
Maximální průměr výkyvu nad postelí	560 mm	Maximální řezný průměr	350 mm
Maximální délka řezu	500 mm	Výkon motoru vřetena	11-15 kW
Průměr vrtání vřetena	65 mm	Rozsah otáček vřetena	50-4500/177 ot./min
Úhel sklonu	45 stupňů	Hydraulické sklíčidlo	8"/10"
Cestování v ose X-	200 mm	Cestování v ose Z-	550 mm
Koník Cestování	450 mm	Vnitřní kuželový otvor rukávu	5MT
X/Z rychlý posuv	30/30 m/min	Celkové rozměry	230016001800mm
Hmotnost stroje (přibližně)	3600 kg	---	---

Výkonnostní výhody vysoce výkonného CNC soustruhu se šikmým ložem

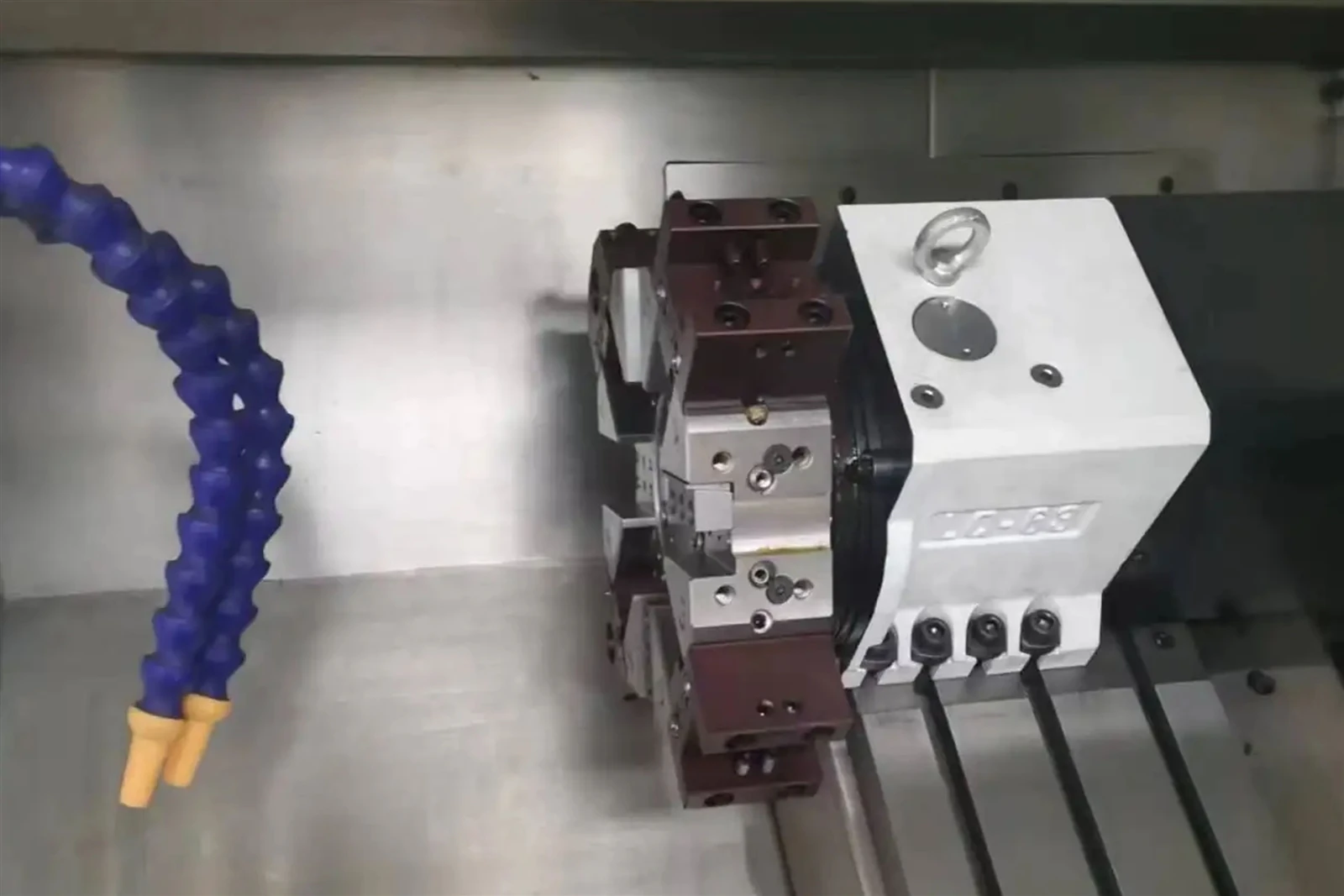

Nástrojová revolverová hlava soustruhu se šikmým ložem pro těžké{0}}obrábění s CNC řízením využívá citlivé a spolehlivé bezdotykové spínače a je vybavena pečlivě navrženým elektronickým snímacím systémem pro rychlé a přesné snímání bez rušení nástroje. Optimalizovaný design má za následek nižší těžiště, zlepšuje rozložení síly a odolnost proti nárazu.

Slant Bed CNC Lathe for Machining Long Shaft Parts

Koník CNC soustruhu se šikmým ložem lze posouvat dopředu a dozadu automaticky pomocí M příkazů CNC systému nebo ručně pomocí tlačítek na ovládacím panelu. Poté, co koník vycentruje obrobek, radiální blokovací válec uzamkne koník na místě. Tato struktura je výhodnější pro obrábění dlouhých dílů hřídele.

Hydraulický systém CNC soustruhu s šikmým ložem umožňuje nezávislé nastavení přítlaku každého válce akčního členu a obsahuje zařízení na ochranu před přetlakem. Nádrž na hydraulický olej je vybavena vzduchovým chlazením. Standardní konfigurace CNC soustruhu se šikmým ložem využívá centrální systém kvantitativního automatického mazání zahraničního společného podniku Sino-.

Slant Bed CNC Lathe Automatic Lubrication System

Chladicí nádrž a dopravník třísek CNC soustruhu se šikmým ložem jsou odděleny od hlavního stroje, aby přesnost stroje nebyla ovlivněna řezným teplem. Je použito importované vysoko-průtokové a-hlavní chladicí čerpadlo. Chladicí voda je nasávána z chladicího čerpadla a přímo připojena k chladicí trysce na držáku nástroje. Voda je rozstřikována skrz trysku, aby zajistila chlazení a mazání obrobku a nástrojů, což zajišťuje přesnost obrábění obrobku a prodlužuje životnost nástroje. Kromě toho, v závislosti na požadavcích uživatele na uspořádání stroje, může být dopravník třísek namontován na boku-nebo vzadu-.
