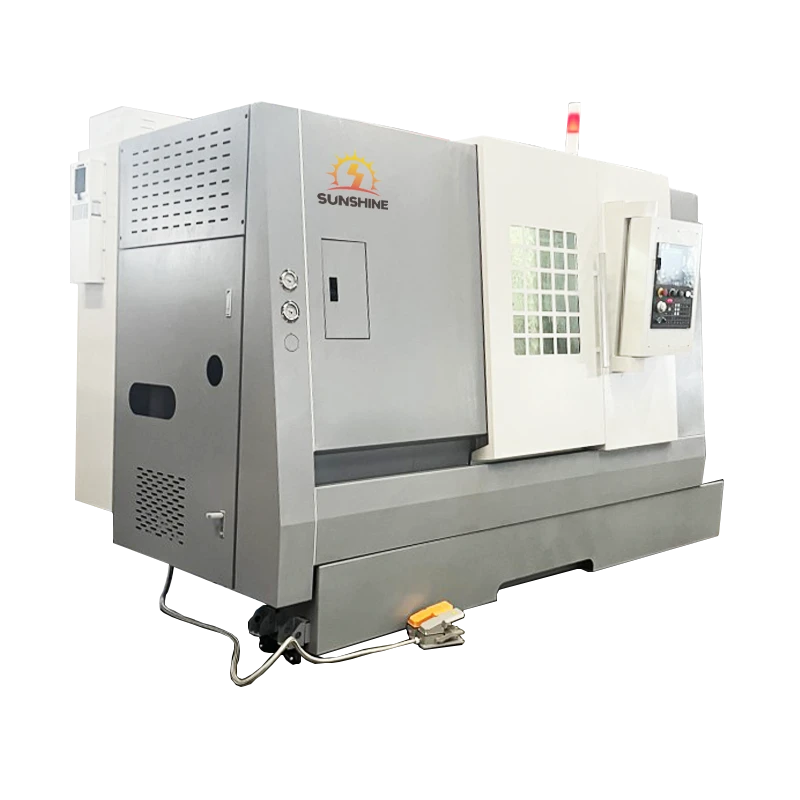

Horizontální soustruh CNC řady TCK4550 je vysoce-kvalitní produkt navržený a vyrobený naší továrnou na základě dlouholetých zkušeností s navrhováním horizontálních CNC soustruhů a v reakci na potřeby trhu a vývoje. Tento obráběcí stroj má maximální průměr obrábění φ360 mm a maximální délku obrábění 500 mm. Nově navržená struktura sálového počítače a spolehlivý proces montáže vyústily v komplexní upgrade řady TCK4550. Díky stabilnímu a spolehlivému výkonu a inovativnímu ergonomickému designu se řada TCK4550 nepochybně stane lídrem v oboru.

Hlavní parametry TCK4550

Specifikace	jednotka	4550 TCK
Přehoupněte se přes postel	mm	500
Přehoupněte se přes skluzavku	mm	360
Maximální délka obrábění	mm	500
Výkon motoru vřetena	KW	11-15
Průměr průchozího otvoru vřetena	mm	65
Maximální otáčky vřetena	ot./min	50-4500/177
Úhel náklonu	stupně	45
Hydraulické sklíčidlo	-	8"/10"
Pojezd v ose X-	Kw	200
Pojezd osy Z-	mm	550
Průměr objímky koníku / zdvih	mm	450
Zkosení rukávu	MT	5
X/Z rychlý pohyb	m/min	30/30
Celkové rozměry	mm	230016001800
Hmotnost stroje (cca)	kg	3600

Oblasti použití

CNC soustruhy se šikmým ložem dokážou obrábět díly ve tvaru hřídele a kotouče- a soustružit závity, oblouky, kužely a vnitřní a vnější zakřivené povrchy rotujících těles, což umožňuje efektivní, velkoobjemové a vysoce přesné obrábění rotujících dílů. Konstrukce CNC šikmého lože zahrnuje racionální přizpůsobení tuhosti komponentů, jako je vřeteno, lože a koník, výrazně zlepšuje celkovou tuhost stroje a zajišťuje stabilitu při těžkém řezání. Proto může tento obráběcí stroj dosahovat přesnosti vnějšího válcového obrábění IT6 až IT7. Jako univerzální-obráběcí stroj je vhodný zejména pro automobilový, motorový, ložiskový a hydraulický průmysl pro efektivní, velkoobjemové a vysoce přesné obrábění rotačních dílů.

Vlastnosti soustruhu

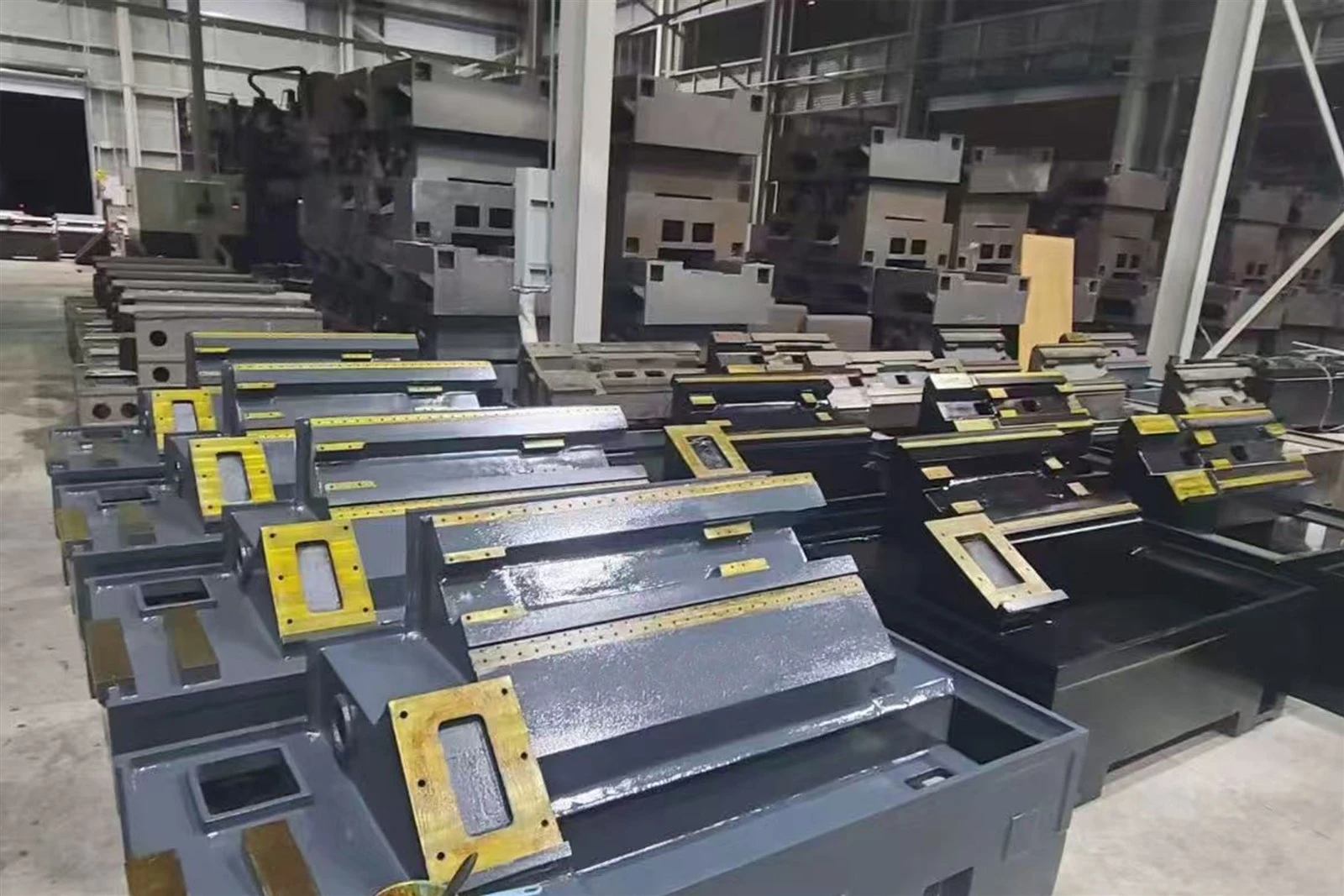

CNC soustruh se šikmým ložem je vybaven šikmým ložem 30 stupňů, což má za následek stabilnější rozložení síly během řezání. Vnitřní žebra jsou optimalizována pomocí softwaru Ansys, což dává stroji vysokou tuhost. Postel je vyrobena z litiny s vysokou-hustotou, která nabízí vysokou pevnost a vynikající tlumení nárazů. Zvětšený port pro odvod třísek zajišťuje hladké řezání. Vedení CNC šikmého lože využívá 35mm přesné lineární vedení s kuličkovými ložisky, které poskytuje vysokou přesnost posuvu, nízký třecí odpor, dobrou tuhost a vysokou odolnost vůči vibracím a deformacím, což uživatelům umožňuje dosáhnout vyšší přesnosti obrábění a vyšších rychlostí pohybu, čímž se zvyšuje efektivita výroby.

Milling and turning composite material slant bed CNC lathe guideways

Osy X a Z frézovacího a soustružnického CNC soustruhu s kompozitním šikmým ložem jsou poháněny servomotory a přímo spojeny s kuličkovými šrouby pomocí pružných spojek. Kuličkové šrouby jsou upevněny na obou koncích. Obě osová vedení jsou valivá vedení, která jsou čtyř-směrně stejného typu zatížení a nabízejí vysokou přesnost a vysokou nosnost. Kuličky jsou odděleny klecemi, aby se snížil třecí odpor, nárůst teploty a tepelná deformace při rychlém pohybu, čímž se výrazně zlepšila přesnost obrábění, rychlost rychlého posuvu a efektivita výroby. Díky své kompaktní velikosti, vysoké přesnosti a nízkým nákladům na údržbu je frézovací a soustružnický CNC soustruh s kompozitním šikmým ložem zvláště vhodný pro aplikace v automobilovém a ložiskovém průmyslu, kde je vyžadována vysoká rozměrová konzistence dílů.
